Команда Построение откосов и обрывов

Команды создания объектов > Команда Построение откосов и обрывов

Команда Построение откосов и обрывов служит для построения откосов или обрывов, на основе некоторого площадного объекта. Для построения, кроме площадного используется и некоторая полилиния, которая точно копирует часть границы выбранного площадного объекта, и являться основанием (подошвой) для построения объекта.

Команда Построение откосов и обрывов вызывается с помощью команды Построения > откосов и обрывов.

Команда Построение откосов и обрывов доступна на всем протяжении работы пользователя с модулем. Корректно команда выполняется только при условии, что в окне карты есть редактируемый слой, а также выбраны площадной и линейный объекты. Площадной объект является основой для построения, а линейный объект, который точно должен повторять часть площадного и является подошвой для построения откосов или обрывов.

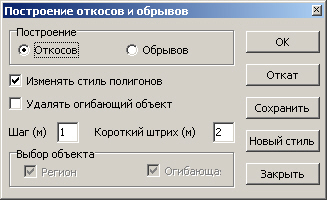

После вызова команды, пользователю, необходимо установить требуемые параметры построения объектов. Затем с помощью инструмента Направление выбрать в окне карты площадной и линейный объекты, и выполнить построение.

Для корректной работы данной команды, необходимо, что бы в карте существовал площадной объект, на основе которого будут выполняться построение. Кроме того, необходим один линейный объект. Эта линия должна быть точной копией некоторой части площадного объекта и будет служить основой, от которой будут производиться построения. Эти объекты могут быть созданы заранее, а могут создаваться инструментами модуля и после вызова команды.

После создания таких объектов, необходимо выбрать тип создаваемого объекта, правильно установить параметр для шага штрихов и расстояния между соседними штрихами. Эту величину следует задавать в зависимости от масштаба карты, так, например, по-умолчанию задается значение 3 метра, что соответствует 1.5 мм в плане для масштаба 1:500. По умолчанию, для откосов размер короткого штриха равен шагу. Для объектов, имеющих малую ширину, в поле короткий штрих можно задавать свой размер.

Также необходимо установить стиль оформления площадного объекта, на основе которого будет выполняться построение. С помощью кнопки Новый стиль, пользователь выбирает с помощью штатных средств стиль оформления линии и заливки для площадного объекта.

После установки всех необходимых параметров, пользователь должен с помощью инструмента Направление указать оба объект: линейный и площадной. В момент выбора этих объектов, флажки выбора объектов Регион и Огибающая будут автоматически включены, и только после этого пользователю станет доступна кнопка ОК, которая позволяет выполнить построение выбранного типа объекта.

Результатом выполнения данной команды будет построение коллекции линейных объектов в редактируемом слое. При необходимости, с помощью кнопки Сохранить, пользователь может сохранить полученные результаты построения в новой таблице или указать для сохранения уже существующую и открытую таблицу в окне карты.

Примечание.

Примеры работы данной команды описаны в руководстве пользователя.

Что такое разбивочный чертеж?

Выполнение работ по благоустройству, озеленению и ландшафтному дизайну подразумевает разработку генерального плана, чаще называемого кратко – генплан. Разбивочный чертеж (или план) – его важная составная часть, на основании которой осуществляется вынос в натуру проекта.

Разбивочный чертеж – определение

Разбивочный чертеж – это часть проектного комплекта чертежей генплана, содержащая графическое представление информации о расположении проектируемых конструкций, деталей и элементов в привязке к существующим опорным базисам. Для правильного составления разбивочного плана необходимо следовать требованиям ГОСТ 21.508-93. Он устанавливает такой состав чертежей генерального плана, в который, помимо разбивочного, входят:

• план организации рельефа;
• сводный план коммуникаций и сетей;
• выносные элементы;
• план благоустройства прилегающей территории;
• план земляных масс.

Важная особенность перечисленных документов – возможность объединения нескольких чертежей в один, если участок небольших размеров. В случае крупного строительства, напротив, допускается разделение одного плана на несколько частей.

Нередко возникает вопрос, чем отличается разбивочный чертеж от плана? Разбивочный план – это тот же самый документ, что и разбивочный чертеж. Строго говоря, такое название считается более правильным, так как в ГОСТе упоминается именно план, а не чертеж. На практике активно применяются оба наименования в равной степени.

Содержание разбивочного чертежа

Разбивочный план (чертеж) используется для выноса элементов планировки и проектов на местность. К ним относятся:

• Постройки и здания. На плане указываются контуры и точки пересечения осей, а также привязки к существующим ориентирам;
• Плоскостные сооружения:
  • тротуары, дороги, площадки: наносятся ширина, радиусы кривых и координаты, позволяющие выполнить привязку;
  • элементы планировочного рельефа : пандусы, откосы, подпорные стенки;
  • сооружения водоотвода;
• Малые формы и оборудование. В план включается ведомость малых форм и монтируемого оборудования.

На разбивочный план также наносятся указатель северного направления, существующая красная линия, любые другие условные границы. Основу чертежа составляет разбивочный базис или геодезическая сетка.

Способы составления разбивочного плана

Различают два способа составления разбивочного чертежа:

• Способ ординат. Применяется для небольших территорий без перепадов в уровне рельефа. Привязка проектируемых объектов выполняется с использованием ординат — перпендикуляров. Они строятся от опорных точек, в качестве которых используются входы на территорию, углы площадок и другие подобные элементы;
• Способ квадратов. Применяется для больших территорий. Для привязки объектов используются постоянные геодезические реперы. С их помощью создается сетка квадратов, относительно которой определяется положение проектируемых элементов.

Существуют и другие способы составления разбивочного чертежа, но они намного реже применяются на практике в современных условиях.

Что такое разбивочный чертеж?

Выполнение работ по благоустройству, озеленению и ландшафтному дизайну подразумевает разработку генерального плана, чаще называемого кратко – генплан. Разбивочный чертеж (или план) – его важная составная часть, на основании которой осуществляется вынос в натуру проекта.

Разбивочный чертеж – определение

Разбивочный чертеж – это часть проектного комплекта чертежей генплана, содержащая графическое представление информации о расположении проектируемых конструкций, деталей и элементов в привязке к существующим опорным базисам. Для правильного составления разбивочного плана необходимо следовать требованиям ГОСТ 21.508-93. Он устанавливает такой состав чертежей генерального плана, в который, помимо разбивочного, входят:

• план организации рельефа;
• сводный план коммуникаций и сетей;
• выносные элементы;
• план благоустройства прилегающей территории;
• план земляных масс.

Важная особенность перечисленных документов – возможность объединения нескольких чертежей в один, если участок небольших размеров. В случае крупного строительства, напротив, допускается разделение одного плана на несколько частей.

Нередко возникает вопрос, чем отличается разбивочный чертеж от плана? Разбивочный план – это тот же самый документ, что и разбивочный чертеж. Строго говоря, такое название считается более правильным, так как в ГОСТе упоминается именно план, а не чертеж. На практике активно применяются оба наименования в равной степени.

Содержание разбивочного чертежа

Разбивочный план (чертеж) используется для выноса элементов планировки и проектов на местность. К ним относятся:

• Постройки и здания. На плане указываются контуры и точки пересечения осей, а также привязки к существующим ориентирам;
• Плоскостные сооружения:
• тротуары, дороги, площадки: наносятся ширина, радиусы кривых и координаты, позволяющие выполнить привязку;
• элементы планировочного рельефа : пандусы, откосы, подпорные стенки;
• сооружения водоотвода;
• Малые формы и оборудование. В план включается ведомость малых форм и монтируемого оборудования.

На разбивочный план также наносятся указатель северного направления, существующая красная линия, любые другие условные границы. Основу чертежа составляет разбивочный базис или геодезическая сетка.

Способы составления разбивочного плана

Различают два способа составления разбивочного чертежа:

• Способ ординат. Применяется для небольших территорий без перепадов в уровне рельефа. Привязка проектируемых объектов выполняется с использованием ординат – перпендикуляров. Они строятся от опорных точек, в качестве которых используются входы на территорию, углы площадок и другие подобные элементы;
• Способ квадратов. Применяется для больших территорий. Для привязки объектов используются постоянные геодезические реперы. С их помощью создается сетка квадратов, относительно которой определяется положение проектируемых элементов.

Существуют и другие способы составления разбивочного чертежа, но они намного реже применяются на практике в современных условиях.

Построение на местности проектных высот и линий заданного уклона

Часто от репера Государственной нивелирной сети невозможно передать высоту непосредственно на проектную точку. Для этого, как отмечалось выше, создают высотную геодезическую основу, которую закрепляют на строительной площадке. Саму высотную основу привязывают нивелирным ходом либо системами нивелирных ходов к исходным пунктам (реперам) геодезической сети.

Для выноса на местность проектной высоты используют, в основном, метод геометрического нивелирования, реже, при невозможности использовать указанный выше метод, — метод тригонометрического нивелирования.

Для выноса проектной высоты методом геометрического нивелирования нивелир устанавливают посредине между исходной и проектной точками (см. рис.). По исходной точке находят горизонт прибора

ГП = Н_ИСХ + а , (формула 9.11)

где а – отсчёт по рейке, установленной на исходной точке.

Построение проектной высоты способом геометрического нивелирования

Формулу (9.11) удобно использовать, если с данной станции выносят сразу несколько проектных высот.

Поскольку проектная высота Н_ПР известна, то известно и проектное превышение

где b_ПР – отсчёт по рейке, установленной в проектной точке, соответствующий проектной высоте. Таким образом,

Высотное положение проектной точки изменяют до тех пор, пока на рейке не установится отсчёт, равный b_ПР. После этого превышение h_ПР измеряют несколько раз (при нескольких горизонтах прибора) и убеждаются в обеспечении заданной точности построения высоты.

Проектная точка может быть подвижной по высоте, выполненной в виде болта (в конструкции), ею может быть деревянный или металлический кол, забиваемый в землю, часто на строительных конструкциях проектной точкой является черта (откраска) по основанию рейки.

При строительстве зданий всегда требуется передача проектной высоты (отметки) на другой монтажный горизонт, например, по колонне или стене. Для этого от проектной черты на стене или колонне нижнего горизонта рулеткой откладывают проектную разность двух монтажных горизонтов. При передаче высот на несколько монтажных горизонтов на каждом из них выполняют контрольное нивелирование по проектным отметкам.

Построение проектной высоты способом тригонометрического нивелирования

При использовании для построения проектной высоты метода тригонометрического нивелирования в исходной точке (в точке с известной высотой) устанавливают теодолит (см. рис.), измеряют его высоту i, горизонтальное проложение d и определяют угол наклона ν, соответствующий проектной высоте H_ПР:

ν_ПР = arctg (h_ПР — i / d) . (формула 9.14)

Определяют отсчёт по вертикальному кругу теодолита при «круге право» и «круге лево», соответствующие значению полученного проектного угла наклона:

ВК(КЛ) = ν_ПР + МО ; ВК(КП) = МО — ν_ПР , (формула 9.15)

где МО – место нуля, предварительно определенное на станции по 2-3 точкам.

Метка М будет соответствовать проектной высоте в заданной точке.

Для контроля построения проектной высоты следует изменить горизонт прибора, измерить несколькими приёмами угол наклона на метку М и вычислить значение проектной высоты по формуле:

H_ПР(ИЗМ) = H_ИСХ + i + dtgν . (формула 9.16)

Если при построении не будет обеспечена заданная точность, то метку М перемещают на величину расхождения в соответствующем направлении и выполняют контрольную проверку высоты.

Построение линии с проектным уклоном можно выполнить с помощью нивелира либо с помощью теодолита.

Построение линии заданного уклона: а) горизонтальным лучом; б) наклонным лучом нивелира; в) с помощью теодолита.

Геометрическое нивелирование удобно использовать при небольших проектных уклонах, например, при строительстве дорог. При значительных уклонах используют теодолит.

На рисунке представлена схема построения линии. Нивелир устанавливают в створе проектной линии в точке 1 (см. рис. а), высота которой известна (Н_1(ПР) ). Далее, на расстояниях d_i от точки 1, выставляют точки на их проектную высоту

с вычислением для каждой из них соответствующего отсчёта по рейке, как это выполнялось при передаче на точку проектной высоты.

В другой схеме (см. рис. б) определяют проектную высоту в конечной точке 2 линии и элевационным винтом нивелира добиваются совпадения отсчётов а по рейкам, установленным в точках 1 и 2. Далее, в промежуточных точках по створу линии выставляют точки, на которых отсчёт по рейке также должен быть равным отсчёту а.

Во второй схеме вместо нивелира можно использовать теодолит (см. рис. в). Теодолит устанавливают в проектной точке 1, определяют проектный угол наклона

ν_ПР = arctgi_ПР , (формула 9.18)

по нескольким измерениям определяют место нуля вертикального круга и вычисляют по формулам (9.15) отсчёт по вертикальному кругу, соответствующий проектному углу. При полученном отсчёте визируют на точку 2 проектной линии и по рейке, установленной в этой точке, берут отсчёт а. Для промежуточных точек линии должны также обеспечиваться такие же отсчёты по рейкам.

Построение проектного уклона с помощью визирок

После построения линии с заданным уклоном необходимо выполнить контрольные измерения по её зафиксированным на местности точкам и убедиться в правильности построения, т.е. в обеспечении необходимой точности построения проектного уклона. Целесообразно контрольные измерения выполнять способом геометрического нивелирования, если это возможно по условиям измерений.

Пример 9.3.Построение проектного уклона с помощью теодолита.
Исходные данные.
Величина проектного уклона i_ПР = -0,145. Точность построения уклона ± 0,005. Место нуля МО = -0 0 02,4′. Горизонтальное проложение линии 1-2 d₁₂ = 65,356 м. Проектная высота в точке 1 Н_1(ПР) = 156,857 м.

Решение.
Определяем проектную высоту в точке 2:
Н_2(ПР) = Н_1(ПР) + d₁₂i_ПР = 156,857 + 65,356(-0,145) = 147,380 м.
По формулам (9.18) и (9.15) находим значения проектного угла и отсчётов по вертикальному кругу при «круге лево» и «круге право»: ν_ПР = -8 0 15,0′; ВК(КЛ) = -8 0 15,0′ +(-0 0 02,4′) = -8 0 17,4′; ВК(КП) = -0 0 02,4′- (-8 0 15,0′) = +8 0 12,6′.
Отсчёт по рейке в точке 2 при наблюдениях после установки отсчётов по вертикальному кругу при положениях КЛ и КП составил а₂ = 1476 мм.
При контрольном нивелировании максимальное расхождение в проектных высотах по линии 1-2 на расстояниях 15 м составило 15 мм. Таким образом, погрешность в построении проектного уклона составила 15 мм/15000 мм = 0,001, что удовлетворяет поставленной задаче.

При выполнении аналогичных работ, не требующих высокой точности, можно пользоваться тремя визирками одинаковой длины (рис. 9.6), которые представляют собой вертикальный брусок с прикреплённой к нему горизонтальной планкой.

Две визирки устанавливают в точках 1 и 2 с предварительно выставленными на них проектными высотами. Третью визирку перемещают по створу линии 1-2 и «на глаз» совмещают горизонтальные планки всех трёх визирок (наблюдатель должен находиться в точках 1 или 2). По основанию третьей визирки фиксируют точку с её проектной высотой, соответствующей заданному проектному уклону.
